Micro-Vu精密影像量测在电子与半导体行业的应用
982 阅读
25 评论
分享

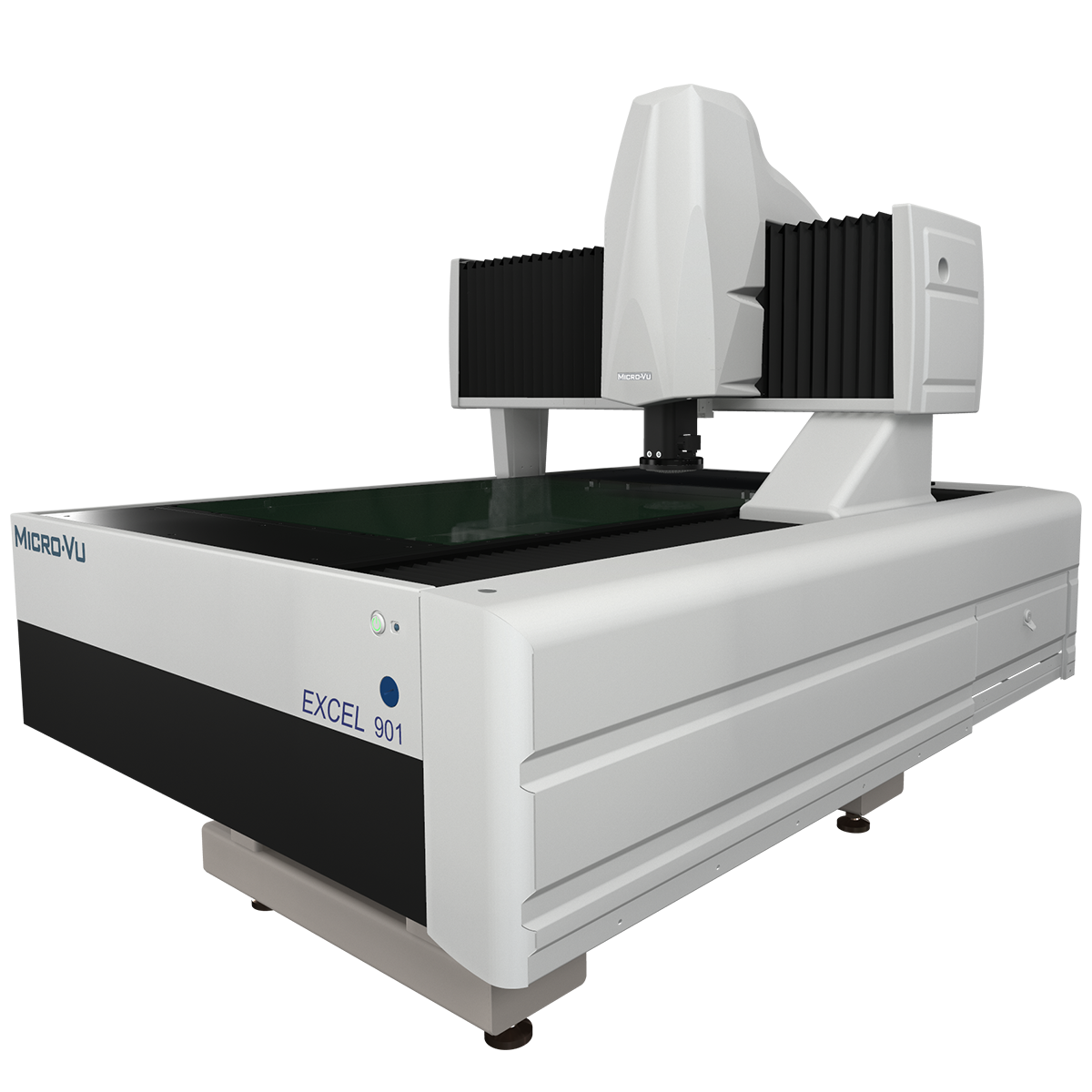

Micro-Vu Excel 系列 - 精密电子与半导体量测
覆盖广泛的检测对象
Micro-Vu精密影像量测仪适用于光电与太阳能、手机与PC及其周边、CCD摄像模组、显示与触控面板、橡塑胶、PCB&FPC、医疗、半导体、汽车/机车、精密模具、冲压及自动化等几乎所有要求精密的行业。所有产品均符合ISO/IEC ANSI等国际测量标准。
典型应用场景
光伏电池片
电池片吸光特性导致的影像不清晰问题，通过可编程五环八向光源精准提供光源强度与方向，实现栅线长宽比、PT电极等特征稳定抓取，把关来料检验、激光SE、印刷烧结三大环节
半导体引线框架
高分辨率相机清晰捕捉PCB基板、连接器、半导体元件的细微电路图案与引脚间距，高速自动测量引线框架、硅电极、喷淋头等微细结构
PCB 精密测量
提供PCB板与FPC柔性板全套精密测量方案，透明薄膜、玻璃透镜等难测材料亦可稳定成像，测量印刷线路的线宽、孔径与对位精度
医疗精密部件
覆盖种植体、矫形钉/钉座、心脏支架、骨板等医疗植入物的影像测量，可搭配旋转轴实现360°三维特征检测
技术优势
- 可编程光源：五环八向程序控制式光源，精准适配吸光、透明、高反光等各类材质，保障边缘清晰抓取。
- 高倍率变焦与自动对焦：适应细微到大型工件，支持高速自动测量。
- 多传感扩展：支持影像+接触式/TTL激光/旋转轴复合测量，大幅扩展应用边界。
- 自动化与数据整合：支持CNC全自动程序运行，便于与产线自动化和SPC数据统计集成。
奥智精密提示： 针对光伏与半导体的透明、吸光、高反光材料，光源的灵活性与可编程性是稳定成像的关键。选择具备多组程控光源与多传感扩展能力的设备，可显著降低测量编程难度、提升良率。
